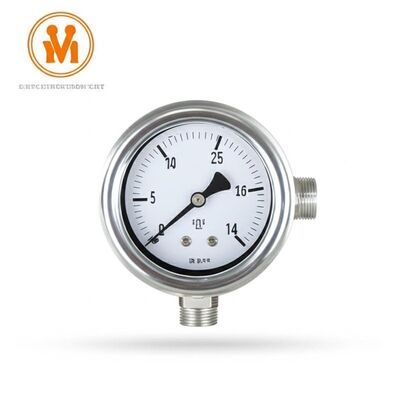

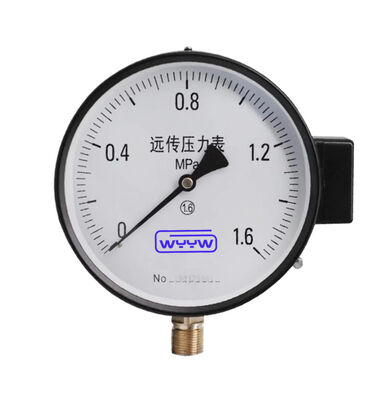

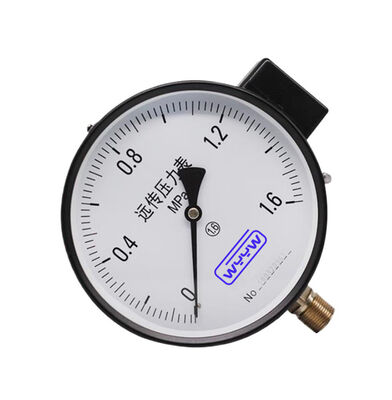

القراءة عن بعد وأجهزة قياس الضغط عن بعد - حلول المراقبة الصناعية
هل تبحث عن مراقبة موثوقة للضغط عن بعد؟ توفر أجهزة قياس ضغط القراءة عن بعد وأجهزة قياس الضغط عن بعد عالية الجودة لدينا مخرجات 4-20 مللي أمبير وRS485 للمضخات وأنظمة التدفئة والتهوية وتكييف الهواء والأنظمة الصناعية. دقيقة ودائمة وسهلة التركيب.
ما هو مقياس ضغط القراءة عن بعد؟
يعد مقياس ضغط القراءة عن بعد، والذي يطلق عليه غالبًا مقياس الضغط عن بعد أو مقياس الإرسال عن بعد، أداة أساسية لأنظمة المراقبة والتحكم الصناعية الحديثة. على عكس أجهزة القياس المحلية التقليدية، فإنه يحول قياس الضغط المادي إلى إشارة كهربائية موحدة (مثل 4-20 مللي أمبير أو 0-10 فولت تيار مستمر) أو إشارة رقمية (مثل RS485). يمكن إرسال هذه الإشارة عبر مسافات طويلة إلى موقع مركزي - مثل PLC (وحدة التحكم المنطقية القابلة للبرمجة)، أو نظام SCADA، أو شاشة عرض غرفة التحكم - مما يتيح المراقبة في الوقت الحقيقي، وتسجيل البيانات، وأتمتة العمليات، والإنذارات دون الحاجة إلى وجود موظفين فعليًا في نقطة القياس.
لماذا تختار أجهزة قياس الضغط عن بعد؟
تعمل أجهزة القياس لدينا على سد الفجوة بين القياس الميكانيكي القوي والتحكم الرقمي الحديث، مما يوفر الموثوقية حيثما يكون الأمر أكثر أهمية.
- وظيفة مزدوجة:قرص تناظري محلي واضح للتحقق في الموقع بالإضافة إلى إخراج إشارة عن بعد مستمر.
- مخرجات الصناعة القياسية:متوافق مع جميع أنظمة التحكم الرئيسية عبر 4-20 مللي أمبير (سلكين)، 0-5/10 فولت، RS485 Modbus، والمزيد.
- متانة استثنائية:تم تصميمه باستخدام علب من الفولاذ المقاوم للصدأ، وعدسات زجاجية آمنة، وعناصر استشعار من الدرجة الصناعية (أنبوب بوردون أو الحجاب الحاجز) لتحمل البيئات القاسية، بما في ذلك الاهتزاز والنبض.
- دقة عالية:ضمان التحكم الدقيق والمراقبة بدقة نموذجية تتراوح من ±0.5% إلى ±1.0% من النطاق الكامل.
- التكامل السهل:مصمم لسهولة التركيب والأسلاك، مما يجعل نظامك متصلاً بالإنترنت بسرعة.
الميزات الرئيسية والمواصفات الفنية
تم تصميم مجموعتنا من أجهزة قياس الضغط عن بعد لتحقيق الأداء عبر مختلف التطبيقات.
| ميزة | المواصفات / الوصف |
|---|
| نوع القياس | قياس الضغط، الضغط المطلق، أو المركب |

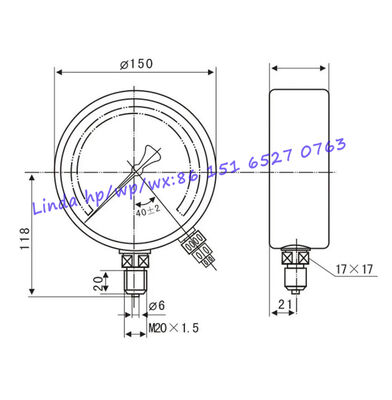

| العرض المحلي | قرص تناظري مقاس 4 بوصات أو 6 بوصات (100 مم أو 150 مم) |
| إخراج الإشارة عن بعد | 4-20 مللي أمبير (سلكين)، 0-5 فولت، 0-10 فولت، RS485 مع Modbus RTU |
| نطاقات الضغط | من الفراغ (0 إلى -1 بار) حتى الضغط العالي (0 إلى 1000 بار/15000 رطل لكل بوصة مربعة) |
| فئة الدقة | 0.5% FS، 1.0% FS (قياسي) |
| اتصال العملية | 1/4 "NPT، 1/2" NPT، G1/2، M20x1.5، أو غيرها من المعايير الدولية |
| مادة القضية | الفولاذ المقاوم للصدأ (316L أو 304) أو الفينول القوي |
| نافذة | زجاج الأمان المقسى أو البولي كربونات |
| التقييم البيئي | IP65 (مقاوم للغبار ومحمي ضد نفاثات الماء) |
التطبيقات الشائعة لأجهزة قياس الإرسال عن بعد
أين يتم استخدام أجهزة قياس ضغط القراءة عن بعد؟ في أي مكان تحتاج إلى مراقبة الضغط عن بعد أو دمجه في نظام آلي.
معرض التطبيقات
- المضخات والضواغط الصناعية:مراقبة ضغط التفريغ/الشفط للأداء والسلامة.
- أنظمة التدفئة والتهوية وتكييف الهواء/R:مراقبة الماء البارد والماء الساخن وضغط سائل التبريد في المباني الكبيرة.
- الصناعات التحويلية (الكيميائية والنفط والغاز):أمر بالغ الأهمية لمراقبة ضغط خطوط الأنابيب والأوعية والمفاعلات في حلقات التحكم.
- معالجة المياه ومياه الصرف الصحي:مراقبة ضغط الفلتر وحالة المضخة ومستويات الخزان.
- توليد الطاقة:مراقبة البخار ومياه التغذية ونظام التشحيم.
- التصنيع والأتمتة:التحكم بالنظام الهيدروليكي والهوائي على خطوط الإنتاج.
اختيار النموذج الصحيح: دليل الإخراج
يعتمد تحديد مقياس الضغط عن بعد الصحيح على متطلبات الإدخال الخاصة بنظامك.
- بالنسبة لوحدات الإدخال التناظرية PLC:اختر مقياس الإخراج 4-20 مللي أمبير. هذا هو المعيار الصناعي الأكثر شيوعًا والمقاوم للضوضاء للنقل لمسافات طويلة.
- للاتصال المباشر بالكمبيوتر أو مسجل البيانات:اختر مقياس الإخراج RS485 Modbus للحصول على إمكانية الشبكة متعددة الإسقاط وتكامل البيانات الرقمية.
- لأنظمة التحكم الأبسط أو محركات الأقراص ذات السرعة المتغيرة (VFDs):يعد مقياس الإخراج 0-10 فولت حلاً مباشرًا وفعالاً من حيث التكلفة.
ملاحظات التثبيت والأسلاك
- تصاعد:قم بتثبيت المقياس عموديًا على سطح أو لوحة ثابتة باستخدام الدعامة المتوفرة. تأكد من أنه يمكن رؤيته بسهولة للقراءة المحلية إذا لزم الأمر.
- اتصال العملية:استخدم شريط مانع التسرب المناسب أو مانع التسرب على الخيوط الذكور. قم بإحكام ربطه بشكل آمن لمنع التسربات، ولكن تجنب الإفراط في عزم الدوران.

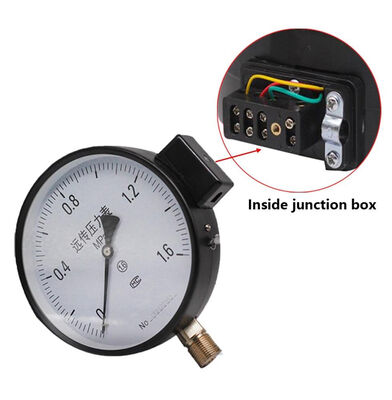

- التوصيل الكهربائي:بالنسبة للطرز ذات 4-20 مللي أمبير، قم بتوصيل السلكين على التوالي مع مصدر الطاقة (عادةً 12-24 فولت تيار مستمر) ومدخل PLC. مراقبة القطبية.
- التكليف:بمجرد تشغيله، سيخرج المقياس إشارة تتوافق مع الضغط المقاس (على سبيل المثال، 4 مللي أمبير = ضغط صفر، 20 مللي أمبير = ضغط كامل).
الأسئلة الشائعة: أجهزة قياس الضغط عن بعد
س: ما هو الفرق الرئيسي بين جهاز قياس الضغط عن بعد وجهاز إرسال الضغط؟
ج: يحتوي مقياس الضغط عن بعد على قرص محلي ومخرج كهربائي. عادةً لا يحتوي جهاز إرسال الضغط على قرص محلي وهو جهاز أصغر يركز فقط على توليد إشارة الخرج. توفر مقاييسنا فائدة كليهما.
س: ما هي أقصى مسافة نقل لإشارة 4-20 مللي أمبير؟
ج: باستخدام مقياس السلك المناسب، يمكن لإشارة 4-20 مللي أمبير أن ترسل بشكل موثوق أكثر من 1000 متر أو أكثر، لأنها إشارة تيار مقاومة لانخفاض الجهد.
س: هل يمكنك توفير نطاقات ومخرجات الضغط المخصصة؟
ج: نعم. نحن متخصصون في تخصيص أجهزة القياس لنطاقات محددة، واتصالات العمليات، والمخرجات الكهربائية، وشعارات الاتصال الهاتفي. الاتصال بنا مع الاحتياجات الخاصة بك.
هل أنت على استعداد لدمج مراقبة الضغط عن بعد الموثوقة في نظامك؟
تصفح سلسلة منتجاتنا التفصيلية أدناه أو اتصل بفريقنا الهندسي للحصول على استشارة مجانية حول أفضل مقياس ضغط القراءة عن بعد لتطبيقك.
